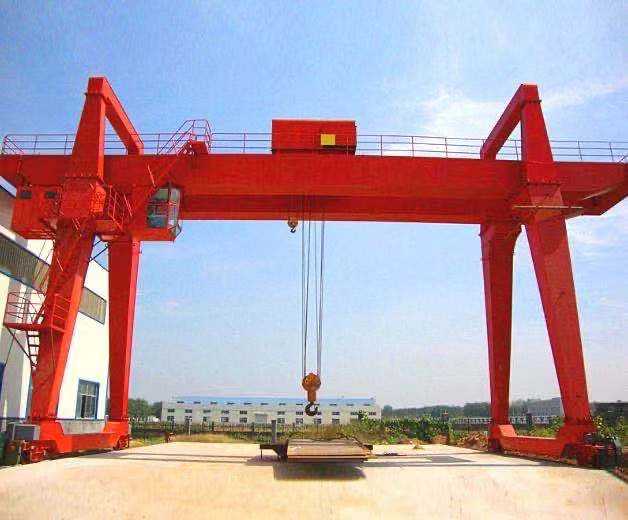

手动门式起重机的结构是什么?武汉门式起重机厂家来介绍什么是手动龙门起重机(又称龙门起重机),是一种桥式起重机。它的桥由两边的腿支撑在地面轨道上。在结构上,它由龙门架、起重机操作机构、起重小车和电气元件组成。有些门式起重机只有一边有支腿,另一边由车间或栈桥支撑,称为半门式起重机。龙门起重机由上桥(包括主梁和端梁)、支撑臂和下梁组成。为了扩大起重机的工作范围,主梁可以延伸到臂的一侧或两侧,形成悬臂。带吊臂的起重机小车还可以通过俯仰和旋转吊臂来扩大起重机的工作范围。 手动门式起重机是一种变形桥式起重机,又称门式起重机。主要用于室外货场、货场货物、散货的装卸。龙门起重机以其利用率高、作业范围广、适应性广、通用性强等优点,在港口货场得到广泛应用。它的金属结构就像门框。主承重梁下装有两条腿,可以直接在地面轨道上行走。主梁两端可以有悬臂梁。 单梁手动龙门起重机具有结构简单、制造安装方便、重量轻等优点。主梁多为脱轨箱形框架结构。与双梁门式起重机相比,整体刚性较弱。因此,当起重量为Q50t,跨度为s35m时,可以采用这种形式。单梁门式起重机有L形和C形支腿。l形易于制造和安装,受力好,质量低。不过相对来说,通过腿把货物抬起来的空间很小。c型腿做成倾斜或弯曲的形状,这样就有更多的侧向空间让货物顺利通过腿。 双梁手动龙门吊承载能力强,跨度大,整体稳定性好,品种多,但其自身质量较大,成本高于同起重能力的单梁龙门吊。根据主梁结构的不同,可分为箱梁和桁架。一般采用箱式结构。 桁架式手动门式起重机是由角钢或工字钢焊接而成的结构形式。它具有成本低、重量轻、抗风性能好的优点。但由于焊点多,桁架本身存在缺陷,桁架梁也存在挠度大、刚度低、可靠性低、焊点检测频繁等缺陷。适用于安全要求不高,提升能力小的场所。 上一篇门式起重机的维护和保养下一篇武汉门式起重机创新发展之路 |
